Acélok , ötvözött acélok símító megmunkálására.

Rozsdamentes anyagok általános , közepes megmunkálásához.

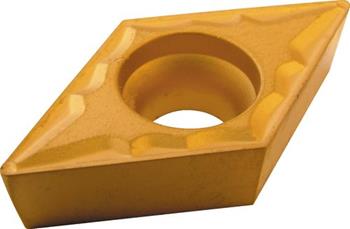

Alkalmazható anyag | Acél | Fixing Hole Diameter (D1) 2.8 mm Alkalmazás | Ext 62.5° App 55° Diamond | Ext 93° App 55°Diamond | Ext 93° App Shift 55° Diamond | Ext 93° App Sleeve 55° Diamond | Inserts | Int 100° App 70° Diamond | Int 107.5° App 55° Diamond | Int 93° App 55° Diamond | Int 93° App 70° Diamond | Int 93° App Back 55° Diamond | Tools for Swiss Machines | Y Axis holders | Min. fogásmélység 0.4 mm Corner Radius (RE) 0.4 mm Depth of Cut Maximum (APMX) 1.5 mm Cutting Edge Length (L) 7.7 mm Min. előtolás esztergálásnál (ft(min)) 0.07 mm/rev Insert Thickness (S) 2.38 mm Max. Turning Feed (ft(max)) 0.2 mm/rev Inscribed Circle Diameter (IC) 6.35 mm Forgácsolóél anyaga Carbide Test anyaga Carbide Bevonat TiCN+Al2O3+TiN Minőség TT8115B

Alkalmazható anyag | Rozsdamentes acél | Erősen ötvözött hőálló acélok | Fixing Hole Diameter (D1) 2.8 mm Alkalmazás | Ext 62.5° App 55° Diamond | Ext 93° App 55°Diamond | Ext 93° App Shift 55° Diamond | Ext 93° App Sleeve 55° Diamond | Inserts | Int 100° App 70° Diamond | Int 107.5° App 55° Diamond | Int 93° App 55° Diamond | Int 93° App 70° Diamond | Int 93° App Back 55° Diamond | Tools for Swiss Machines | Y Axis holders | Min. fogásmélység 0.1 mm Corner Radius (RE) 0.2 mm Depth of Cut Maximum (APMX) 1.5 mm Cutting Edge Length (L) 7.7 mm Min. előtolás esztergálásnál (ft(min)) 0.03 mm/rev Insert Thickness (S) 2.38 mm Max. Turning Feed (ft(max)) 0.15 mm/rev Inscribed Circle Diameter (IC) 6.35 mm Forgácsolóél anyaga Carbide Test anyaga Carbide Bevonat TiAlN+TiN Minőség TT5080

O Munkadarab anyagcsoport Anyag megnevezése Anyagi állapot Keménység Forgácsolási sebességre vonatkozó ajánlások (Vc) P 1 Ötvözetlen acél és öntött acél, szabadon vágó acél <0,25% C. Lágyított 125 HB 220-370 m/perc P 2 Ötvözetlen acél és öntött acél, szabadon vágóacél >=0,25% C. Lágyított 190 HB 180-310 m/perc P 3 Ötvözetlen acél és öntött acél, szabadon vágó acél <0,55% C. Állítsa le és temperálja. 250 HB 115-195 m/perc P 4 Ötvözetlen acél és öntött acél, szabadon vágóacél >=0,55% C. Lágyított 220 HB 130-210 m/perc P 5 Ötvözetlen acél és öntött acél, szabadon vágóacél >=0,55% C. Leállított és edzett. 300 HB 115-175 m/perc P 6 Alacsony ötvözetű és öntött acél (kevesebb, mint 5% ötvözőelem). Lágyított 200 HB 175-265 m/perc P 7 Alacsony ötvözetű és öntött acél (kevesebb, mint 5% ötvözőelem). Edzett és edzett 275 HB 130-215 m/perc P 8 Alacsony ötvözetű és öntött acél (kevesebb, mint 5% ötvözőelem). Edzett és edzett 300 HB 105-185 m/perc P 9 Alacsony ötvözetű és öntött acél (kevesebb, mint 5% ötvözőelem). Edzett és edzett 350 HB 95-160 m/perc P 10 Magas ötvözetű acél, öntött acél és szerszámacél. Lágyított 200 HB 85-155 m/perc P 11 Magas ötvözetű acél, öntött acél és szerszámacél. Edzett és edzett 325 HB 75-135 m/perc M 12 Rozsdamentes acél és öntött acél. Ferrites/martenzites 200 HB 115-270 m/perc M 13 Rozsdamentes acél és öntött acél. martenzit 240 HB 100-230 m/perc M 14 Rozsdamentes acél és öntött acél. Ausztenites 180 HB 120-275 m/perc K 15 Szürkeöntvény (GG) Gyöngyös/ferrites 180 HB 130-300 m/perc K 16 Szürkeöntvény (GG) Gyöngyház/martensiti 260 HB 120-280 m/perc K 17 Gömbgrafitos öntöttvas (GGG) Ferrites 160 HB 110-220 m/perc K 18 Gömbgrafitos öntöttvas (GGG) gyöngyház 250 HB 100-200 m/perc K 19 Formázható öntöttvas. Ferrites 130 HB 150-250 m/perc K 20 Formázható öntöttvas. gyöngyház 230 HB 100-250 m/perc S 31 Magas hőmérsékletű ötvözetek Fe alapú. Lágyított 200 HB 40-80 m/perc S 32 Magas hőmérsékletű ötvözetek Fe alapú. Gyógyítható 280 HB 30-60 m/perc S 33 Magas hőmérsékletű ötvözetek. Ni vagy Co alapú. Lágyított 250 HB 35-70 m/perc S 34 Magas hőmérsékletű ötvözetek. Ni vagy Co alapú. Gyógyítható 350 HB 30-60 m/perc S 35 Magas hőmérsékletű ötvözetek. Ni vagy Co alapú. görgő 320 HB 35-65 m/perc S 36 Titán Ti ötvözetek. 310 HB 90-130 m/perc S 37 Titán Ti ötvözetek. Alfa+béta ötvözetek cu 310 HB 35-70 m/perc H 38 Edzett acél. Edzett 55 HRC 40-75 m/perc H 39 Edzett acél. Edzett 60 HRC 30-55 m/perc H 40 Hűtött öntöttvas. Önt 400 HB 70-105 m/perc H 41 Öntöttvas. Edzett 55 HRC 50-65 m/perc

Rozsdamentes anyagok általános , közepes megmunkálásához.

Alkalmazható anyag | Acél | Rozsdamentes acél | Fixing Hole Diameter (D1) 2.8 mm Alkalmazás | Ext 62.5° App 55° Diamond | Ext 93° App 55°Diamond | Ext 93° App Shift 55° Diamond | Ext 93° App Sleeve 55° Diamond | Inserts | Int 100° App 70° Diamond | Int 107.5° App 55° Diamond | Int 93° App 55° Diamond | Int 93° App 70° Diamond | Int 93° App Back 55° Diamond | Tools for Swiss Machines | Y Axis holders | Min. fogásmélység 0.4 mm Corner Radius (RE) 0.8 mm Depth of Cut Maximum (APMX) 2 mm Cutting Edge Length (L) 7.7 mm Min. előtolás esztergálásnál (ft(min)) 0.07 mm/rev Insert Thickness (S) 2.38 mm Max. Turning Feed (ft(max)) 0.2 mm/rev Inscribed Circle Diameter (IC) 6.35 mm Forgácsolóél anyaga Carbide Test anyaga Carbide Bevonat TiCN+Al2O3+TiN Minőség TT5100

Alkalmazható anyag | Acél | Rozsdamentes acél | Fixing Hole Diameter (D1) 2.8 mm Alkalmazás | Ext 62.5° App 55° Diamond | Ext 93° App 55°Diamond | Ext 93° App Shift 55° Diamond | Ext 93° App Sleeve 55° Diamond | Inserts | Int 100° App 70° Diamond | Int 107.5° App 55° Diamond | Int 93° App 55° Diamond | Int 93° App 70° Diamond | Int 93° App Back 55° Diamond | Tools for Swiss Machines | Y Axis holders | Min. fogásmélység 0.4 mm Corner Radius (RE) 0.4 mm Depth of Cut Maximum (APMX) 1.5 mm Cutting Edge Length (L) 7.7 mm Min. előtolás esztergálásnál (ft(min)) 0.07 mm/rev Insert Thickness (S) 2.38 mm Max. Turning Feed (ft(max)) 0.2 mm/rev Inscribed Circle Diameter (IC) 6.35 mm Forgácsolóél anyaga Carbide Test anyaga Carbide Bevonat TiCN+Al2O3+TiN Minőség TT5100

Rozsdamentes anyagok általános , közepes megmunkálásához.

Acélok , ötvözött acélok símító megmunkálására.

Alkalmazható anyag | Acél | Rozsdamentes acél | Öntöttvas | Fixing Hole Diameter (D1) 4.4 mm Alkalmazás | Ext 62.5° App 55° Diamond | Ext 93° App 55°Diamond | Ext 93° App Shift 55° Diamond | Ext 93° App Sleeve 55° Diamond | Inserts | Int 100° App 70° Diamond | Int 107.5° App 55° Diamond | Int 93° App 55° Diamond | Int 93° App 70° Diamond | Int 93° App Back 55° Diamond | Tools for Swiss Machines | Y Axis holders | Min. fogásmélység 0.2 mm Corner Radius (RE) 0.4 mm Depth of Cut Maximum (APMX) 2 mm Cutting Edge Length (L) 11.6 mm Min. előtolás esztergálásnál (ft(min)) 0.05 mm/rev Insert Thickness (S) 3.97 mm Max. Turning Feed (ft(max)) 0.2 mm/rev Inscribed Circle Diameter (IC) 9.52 mm Forgácsolóél anyaga Cermet Test anyaga Carbide Bevonat Cermet Minőség CT3000

Rozsdamentes anyagok általános , közepes megmunkálásához.
